מניעת פציעות עובדים ליד קירות מסך באמצעות זכוכית מתאימה וחיזוק מסגרות

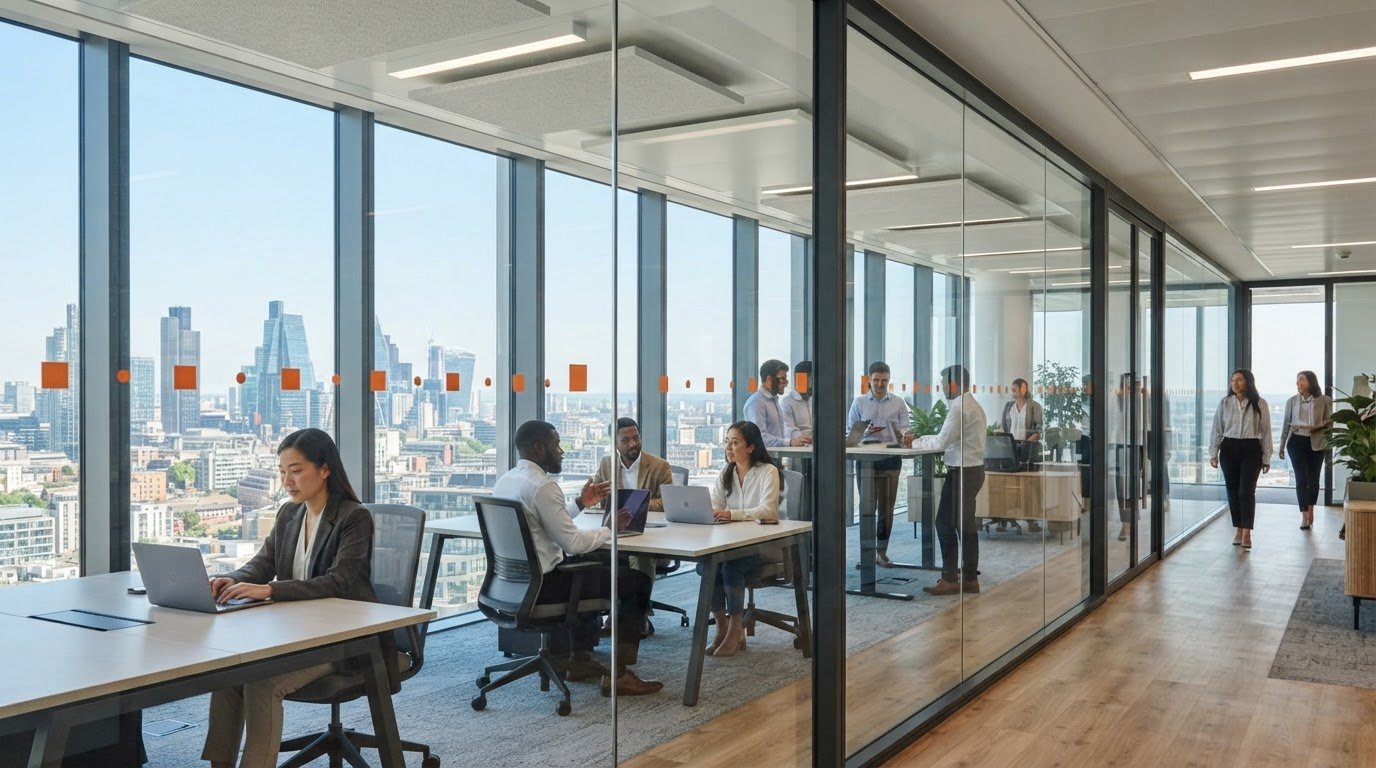

פגיעה ליד קיר זכוכית יכולה להימנע באמצעות בחירה נכונה של הזכוכית, סימון משטחים שקופים והתאמת המסגרת לתנאי הסביבה. מניעת פציעות עובדים ליד קירות מסך מזכוכית מתחילה בזיהוי הסיכונים: בישראל, לוחות שקופים ודלתות זכוכית במשרד צריכים להיות מסומנים בגובה העיניים, וזכוכית במחיצות משרדיות צריכה להיות מחוסמת או רבודה לפי ת״י 1099.

הבחירה בין זכוכית מחוסמת לרבודה אינה רק שאלה של מראה. חשוב להביא בחשבון את תנאי האקלים, החשיפה לרוחות ומאפייני המבנה, משום שכל אחד מהם משפיע על תכנון הזכוכית והמסגרות. גם מיקום עמדות העבודה ביחס לחלונות עשוי להשפיע על הסנוור ועל נוחות העובדים.

במאמר תכירו את ההבדלים בין סוגי זכוכית ואת השיקולים לבחירתם לפי תנאי הסביבה. בנוסף, נבהיר מתי רוח חזקה או פעילות סייסמית עשויות להצדיק בחינה של חיזוק המסגרות, ואילו אמצעי תכנון משלימים יכולים לתרום לסביבת עבודה בטוחה ונוחה יותר.

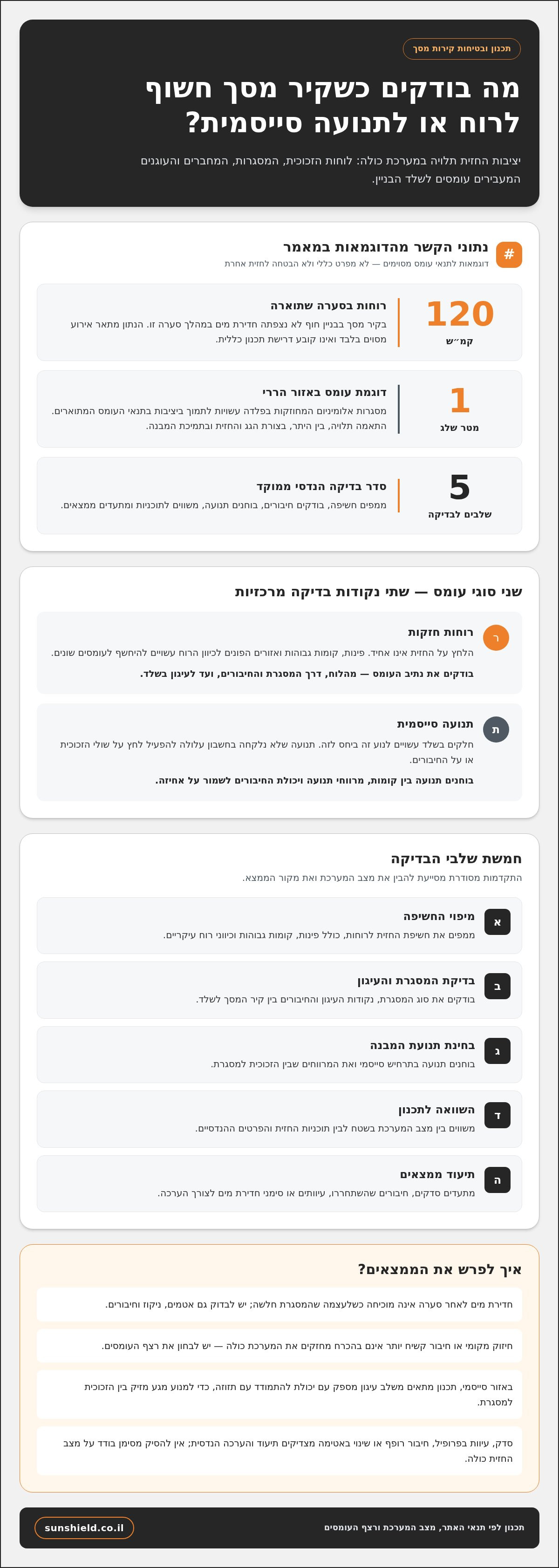

חיזוק מסגרות באזורים עם רוחות חזקות או פעילות סייסמית

קיר מסך אינו רק מעטפת זכוכית: זו מערכת שבה לוחות, מסגרות, מחברים ועוגנים מעבירים עומסים אל שלד הבניין. באזורים החשופים לרוחות או לרעידות אדמה, בדיקת המסגרת והחיבורים חשובה לא פחות מבחירת הזכוכית. כשל באחד הרכיבים עלול לגרום לתזוזה, לשבר או לנפילת חלקים ולסכן עובדים בקרבת החזית.

ברוחות חזקות, הלחץ על חזית הבניין אינו אחיד. פינות, קומות גבוהות ואזורים הפונים לכיוון הרוח עשויים להיחשף לעומסים שונים, בהתאם לתכנון ולמיקום. לכן, חוזק הזכוכית לבדו אינו מעיד שהמערכת כולה מתאימה לתנאי האתר. יש לבחון את נתיב העומס, מהלוח ועד לחיבור המסגרת לשלד.

דוגמה המתוארת במידע המקצועי היא קיר מסך בבניין חוף שלא הראה חדירת מים במהלך סערה עם רוחות של 120 קמ״ש. הנתון ממחיש את חשיבות התכנון והאיטום בתנאי רוח, אך אינו קובע דרישת תכנון כללית או מבטיח עמידות של חזית אחרת. לכל מבנה גובה, גאומטריה, חשיפה וכיווני רוח משלו.

בבחינת מסגרת אלומיניום, מהנדסים בודקים את עובי הפרופילים, את אופן החיבור ואת התמיכה שמעניק שלד הבניין. חיזוק עשוי לכלול התאמת פרופילים או חיבורים, אך שינוי נקודתי אינו בהכרח מחזק את המערכת כולה. למשל, חיבור קשיח יותר עלול להעביר עומס מוגבר לנקודת עיגון אחרת, ולכן יש לבחון את רצף העומסים.

באזורים הרריים שבהם מצטברים שלג ורוחות חזקות, מסגרות אלומיניום המחוזקות בפלדה עשויות לתמוך ביציבות קיר המסך תחת עומס של מטר אחד של שלג. זהו תיאור של תנאי עומס מסוים, ולא מפרט שאפשר להחיל על כל פרויקט. תכנון מתאים מביא בחשבון את צורת הגג והחזית, את הצטברות השלג ואת התמיכה שמספק המבנה.

פעילות סייסמית מציבה אתגר אחר: כאשר הבניין נע, חלקים בשלד עשויים לנוע זה ביחס לזה. קיר מסך שלא תוכנן להביא בחשבון את התנועה הזאת עלול להפעיל לחץ על שולי הזכוכית או על החיבורים. בתכנון בוחנים את התנועה הצפויה בין הקומות, את מרווחי התנועה במערכת ואת יכולת החיבורים לשמור על אחיזה.

במבנה באזור עם פעילות סייסמית, חיזוק אינו בהכרח הקשחה של כל החיבורים. המערכת צריכה לשלב עיגון מספק עם יכולת להתמודד עם תזוזה, כדי למנוע מגע מזיק בין לוחות הזכוכית למסגרת. מהנדס המבנה ומהנדס החזית מתאמים את פרטי החיבור, מרווחי הקצה וסוגי התמיכה בהתאם לתכנון המבנה.

כדי לקבוע אם נדרש שינוי במערכת, אפשר להתקדם בבדיקה ההנדסית לפי סדר ברור:

• ממפים את חשיפת החזית לרוחות, לרבות פינות, קומות גבוהות וכיווני רוח עיקריים.
• בודקים את סוג המסגרת, נקודות העיגון והחיבורים בין קיר המסך לשלד.
• בוחנים את תנועת המבנה בתרחיש סייסמי ואת המרווחים בין הזכוכית למסגרת.
• משווים בין מצב המערכת בשטח לבין תוכניות החזית והפרטים ההנדסיים.
• מתעדים סדקים, חיבורים שהשתחררו, עיוותים או סימני חדירת מים לצורך הערכה.

סדר הבדיקה מסייע להבחין בין בעיית איטום, שחיקה בחיבור ועומס מבני. לדוגמה, חדירת מים לאחר סערה אינה מוכיחה כשלעצמה שהמסגרת חלשה, אך היא מצביעה על הצורך לבדוק את האטמים, הניקוז והחיבורים. בדיקה שממוקדת רק בסימן הנראה לעין עלולה להחמיץ את מקור התקלה במערכת.

תחזוקה שוטפת חשובה במיוחד בקירות מסך בבניינים רבי־קומות, שבהם הגישה לחזית עלולה להקשות על תיקון. בבדיקות תקופתיות מתעדים את מצב חומרי האיטום, חיבורי המסגרת וסימני התזוזה. השוואת התיעוד לאורך זמן עשויה לחשוף שינויים, כמו פתיחת מרווח בחיבור או הופעת סדק חדש בזכוכית.

הקשר לבטיחות העובדים ישיר: לוח זכוכית פגום, רכיב רופף או חלק שנופל מהחזית עלולים לסכן את אזור העבודה הסמוך. בזמן בדיקה או עבודה ליד קיר מסך מטעם Sunshield Group, מגדירים אזור עבודה בהתאם לסיכון, מגבילים גישה מתחת לחזית ונמנעים מטיפול בלוח שאינו יציב. מניעת פציעות עובדים ליד קירות מסך מזכוכית מחייבת להתייחס הן למצב המבני והן לחשיפת העובדים.

אם מבחינים בסדק, בעיוות בפרופיל, בחיבור שנראה רופף או בשינוי באטימה לאחר סערה, מתעדים את מיקום הסימן ואת היקפו ומעבירים את המידע להערכה הנדסית. אין להסתפק בהוספת חומר איטום או בחיזוק מקומי בלי להבין את מקור הבעיה. כך אפשר לקשור בין תנאי האתר, מצב הקיר והפעולה הנדרשת להגנה על העובדים.

בדיקה ממוקדת של האטימה והחיבורים באזור שנפגע חיונית לאיתור התקלה. יש לתעד היכן הופיעה חדירה ואם נראים במקביל סימני תזוזה או התרופפות. ממצאים כאלה מסייעים להחליט אם נדרשת בדיקת מהנדס נוספת, אך אין להסיק מהם לבדם על מצב כלל החזית. גם היעדר חדירה באירוע מסוים אינו תחליף לבחינת העיגון והמסגרת בתנאי האתר. בדוגמת בניין החוף, נתון של רוחות במהירות 120 קמ״ש לצד היעדר חדירת מים מתאר תוצאה באירוע המתואר בלבד; הוא אינו קובע כיצד תתפקד מערכת אחרת.

בדומה לכך, הנתון שלפיו מסגרות אלומיניום מחוזקות בפלדה עשויות לשמור על יציבות תחת עומס של מטר אחד של שלג יש לפרש בהקשר של האזור ההררי המתואר, ולא כהבטחה לכל חזית. בהערכה יש לוודא שהחלטות על חיזוק מבוססות על תנאי החשיפה, פרטי החיבור ותנועת השלד, ושכל שינוי נבדק כחלק מרצף העומסים. תיעוד מסודר מאפשר להשוות ממצאים לאורך זמן ולמקד את הבדיקה במקום שדורש תשומת לב, בלי להניח מראש שכל סימן מעיד על כשל.

אילו תקני osha בארצות הברית חלים על עבודה ליד קירות מסך מזכוכית?

התקן הרלוונטי לעבודה ליד קיר מסך תלוי במשימה ובסיכון, ולא בשם החזית בלבד. התקנת לוח חדש, בדיקת חיבורים וניקוי זכוכית יוצרים תנאי עבודה שונים. לכן, בבחינת דרישות מינהל הבטיחות והבריאות התעסוקתית בארצות הברית, מתחילים בתיאור מדויק של העבודה ובזיהוי הסיכונים הנלווים לה.

למשל, עובד שמתקין לוח זכוכית מבחוץ חשוף לסכנת נפילה, לפגיעת ציוד ולהתנפצות הלוח. עובד שבודק את החזית מתוך המשרד עשוי להתמודד עם סיכונים אחרים, כגון מגע עם זכוכית סדוקה או עבודה באזור שאינו מופרד. ההבחנה בין התרחישים עוזרת לקבוע אילו נושאי בטיחות יש לבדוק מול דרישות OSHA.

בעבודה בגובה, יש לברר כיצד העובדים ניגשים לחזית, מה מונע נפילה ואיך מתבצע חילוץ במקרה חירום. בשימוש במתלה חיצוני, למשל, יש לבחון את נקודות החיבור, את מצב הציוד, את מסלול התנועה ואת התקשורת בין העובדים. שימוש ברתמה לבדו אינו מתאר את מלוא מערך ההגנה: יש להביא בחשבון גם את אופן העיגון שלה ואת התאמתה למשימה.

עבודות התקנה והחלפה מעל אזור מאוכלס מחייבות תכנון של סביבת העבודה. אם צוות מרים לוח זכוכית סמוך לכניסה פעילה, יש להגדיר אזור שהכניסה אליו אסורה. יש לקבוע מי אחראי על הכניסה, כיצד מתריעים לעובדים בבניין ומה עושים אם הלוח ניזוק במהלך ההרמה. הדוגמה ממחישה מדוע חשוב להביא בחשבון גם סיכונים לעובדים שאינם חלק מצוות החזית.

בטיפול בזכוכית יש להביא בחשבון חיתוך, שבירה וקצוות חדים. לפני העברת לוח, העובדים צריכים לדעת לזהות פגם גלוי, לתמוך בזכוכית ולהניח אותה במקום שאינו מסכן את העוברים באזור. ציוד מגן המתאים למשימה והוראות עבודה ברורות הם חלק מתכנון בטיחותי; בחירתם צריכה להתבסס על סוג הזכוכית ועל אופן הטיפול בה.

בעת שימוש בכלי עבודה חשמליים או בציוד הרמה, יש לכלול בתכנון גם את הסיכונים הנוספים. לדוגמה, כבל מאריך שחוצה מעבר עלול ליצור מכשול, ותקלה במנוף עשויה לסכן צוות שמחזיק לוח באוויר. בודקים את מצב הציוד, את מסלול התנועה ואת התיאום בין מפעיל הציוד לעובדים המכוונים את הלוח.

כדי להכין הערכת עבודה ממוקדת, תעדו את הפרטים הבאים:

• המשימה: התקנה, בדיקה, ניקוי, החלפה או טיפול באיטום.
• מיקום העובדים: בתוך המבנה, על הקרקע, על במה או מחוץ לחזית.
• הציוד: כלי הרמה, מתלה, במה, כלי חיתוך ואמצעי גישה.
• סיכוני הזכוכית: סדקים, קצוות חשופים, תזוזה או אפשרות לנפילת חלקים.
• הסביבה: אזור מעבר, עמדות עבודה סמוכות, כניסות ומסלולי פינוי.

הפרטים האלה מאפשרים להתאים את תדריך הבטיחות לתרחיש בפועל, במקום להסתפק בהנחיה כללית שאינה מתייחסת למשימה. אם מדובר בהחלפת לוח, למשל, התדריך יכול לציין מי מבודד את האזור, מי מייצב את הלוח, מי מפעיל את ציוד ההרמה ומהו הנוהל במקרה של סדק. חלוקת תפקידים ברורה מפחיתה בלבול בזמן פעולה מורכבת.

חשוב להבחין בין תקן בטיחות לנוהל עבודה פנימי. תקן מגדיר דרישות החלות בהתאם לתחום ולנסיבות, ואילו נוהל מפרט כיצד צוות מסוים מבצע עבודה בבניין מסוים. תוכנית העבודה יכולה לכלול זיהוי סיכונים, תדריך, בדיקת ציוד, הפרדת האזור ורישום חריגות. כך אפשר להתאים את ההיערכות להתקנה בגובה או לבדיקת זכוכית מתוך המשרד.

גם שינוי בתנאי העבודה מחייב תשומת לב. אם מתגלה זכוכית סדוקה, ציוד ההרמה אינו תקין או אנשים נכנסים לאזור שהוגדר כמוגבל, יש לעצור ולבחון מחדש את אופן העבודה. אין להמשיך על סמך הערכת סיכון שנעשתה לתנאים אחרים. לדוגמה, אם אזור המעבר שמתחת לחזית נפתח לעובדים, יש לבחון מחדש את תוכנית החלפת הלוח שנקבעה כשהאזור היה פנוי.

לכן, התשובה המעשית לשאלה אילו דרישות OSHA לבדוק מתחילה במיפוי הפעילות: עבודה בגובה, טיפול בזכוכית, שימוש בציוד, הרמת מטען ותנועת אנשים בסביבה. לאחר מכן משווים כל סיכון לדרישות החלות על סוג העבודה ומנסחים תדריך המתאים למקום ולצוות. ההבחנה הזאת מסייעת להגן על העובדים בלי לבלבל בין מאפייני קיר המסך לבין הסכנות שיוצרת העבודה בקרבתו.

Sunshield Group: ציפויים לחיסכון באנרגיה

Sunshield Group מספקת ציפויים לחיסכון באנרגיה ולסינון קרינת שמש ו־UV, לצד ציפויי מגן נגד הדף ורסיסים ונגד פריצה. במבנים שבהם חזית הזכוכית מכניסה חום או חשופה לסיכוני פגיעה, הציפויים יכולים להשלים את פתרונות המיגון ולתמוך בנוחות העובדים. ציפוי מגן אינו תחליף לתכנון מבני מתאים או לבחירת זכוכית לפי תנאי האתר.

ציפוי מגן השמש מפחית את מעבר אנרגיית החום בכ־83%, לפי נתוני החברה. בחירת המענה תלויה במטרת הפרויקט: צמצום עומס חום, סינון קרינת שמש, או הוספת שכבת הגנה לזכוכית. כך ניתן להתאים את הטיפול לצורכי המבנה, בלי לבלבל בין ציפוי לבין חיזוק מסגרת או עיגון קיר המסך.

לפרטים על פתרונות הציפוי לזכוכית של Sunshield Group, צרו קשר.

הפכו את הבטיחות לחלק מתכנון העבודה

הצעד הבא הוא לקבוע כיצד מידע על מצב החזית ישולב בשגרת העבודה בבניין. הגדירו מי מדווח על סימני נזק, למי מועבר הדיווח ואיך מתאימים את סביבת העבודה עד לבדיקת המפגע. תהליך ברור מסייע לעובדים לדעת כיצד לפעול כשהם מבחינים בלוח סדוק או בחיבור חריג.

שלבו הנחיות בתדריכים ובתוכניות התחזוקה, ותאמו בין הנהלת המבנה לצוותים העובדים בסמוך לזכוכית. כך מניעת פציעות עובדים ליד קירות מסך מזכוכית הופכת לחלק מניהול הסיכונים השוטף. בהתאם לצורכי המבנה, Sunshield Group מציעה ציפויים לחיסכון באנרגיה, לסינון קרינת שמש ו־UV, וכן ציפויי מגן נגד הדף ורסיסים.

ניהול סיכונים ותכנון מתאימים יכולים לסייע ביצירת סביבת עבודה בטוחה ונוחה יותר.
